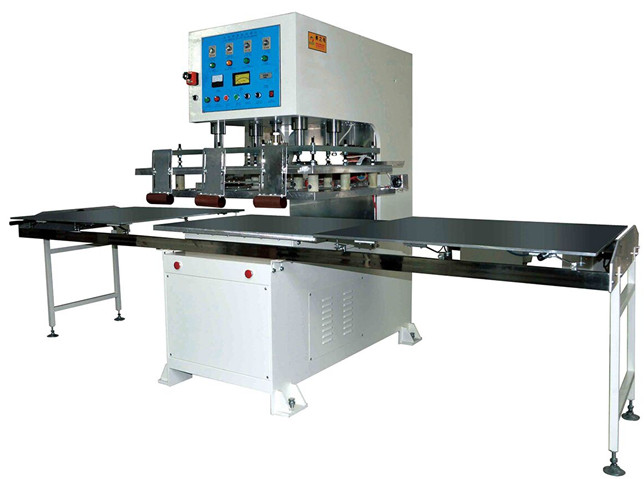

羽絨服高周波壓花機設計功率12KW和15KW，依據常熟羽絨服輔料壓花工藝要求設計上壓板730*900mm滿足不同規格羽絨服加工工藝，防止模具及面料在壓花過程中錯位設計手動滑臺操作，定位方便精準；設備加壓系統選用氣動和液壓兩種模式，滿足不同客戶不同模具的多元化需求；機頭設計四導柱配合高頻軸及導套同心定位，上下平穩不偏移。
1、高頻頻率27.12MHz,符合高頻行業標準
2、手動滑臺操作，定位更加精準
3、四導柱+導套定位，上下平穩可靠
4、無極加熱系統，溫度可隨意調節
5、氣壓/油壓系統，可自由選擇配置
6、上壓板730*900mm，滿足不同尺寸壓花工藝

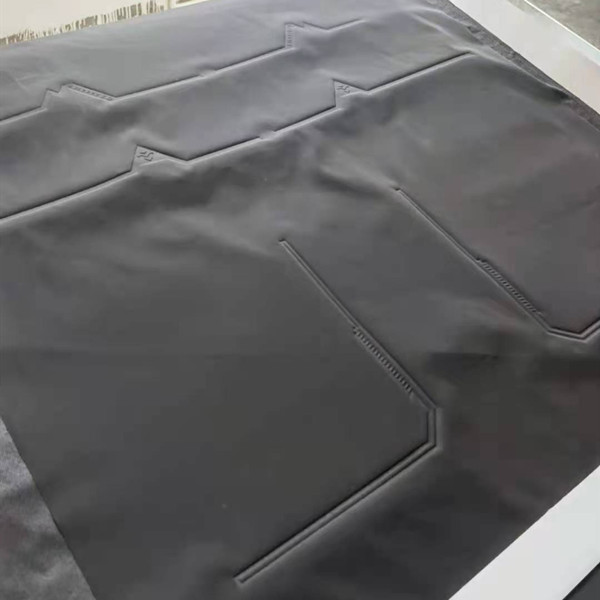

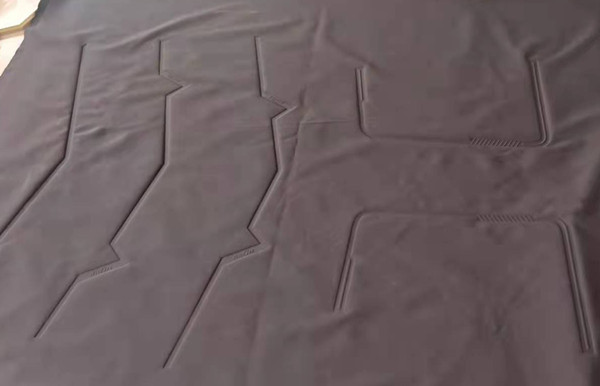

羽絨服高周波壓花機原理：被加工的羽絨服面料在上、下電磁波電場內配合相應的模具瞬間壓花成型的一種工藝，花型立體效果強，字母凹凸感清晰。
1、上壓板經CNC深度加工及打孔，平整度極高
2、水平板經磨床加工及CNC打孔，同心度極高
3、氣缸/油缸安裝板經CNC加工打孔，同心度極高
4、設備整板激光切割，結實可靠
5、羽絨服壓花專用震蕩桶，電流更加穩定
6、高靈敏5557火花保護器
7、自動過流保護系統
設備型號 | JD-12KWAS | JD-15KWAS |
設備功率 | 12KW | 15KW |
高頻輸入 | 20KVA | 25KVA |
電源電壓 | 380V |
加壓方式 | 氣動+增壓 |
電子管型號 | E3130RB | 8T85RB |
上壓板尺寸 | 730*900mm | 800*1000mm |
推盤尺寸 | 900*1140mm | 920*1140mm |
設備尺寸 | 1600*1200*2050mm | 1600*1200*2050mm
|
設備重量 | 實物為準 | 實物為準 |
羽絨服高周波壓花機主要配置：
1、電子管
采用日本原裝東芝電子管8T85RB；電子管核心部件具有性能平穩可靠、低故障、節能安全、壽命長等優點。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因導致的打火能瞬間切斷高壓從而保護高頻模具的燒壞。
3、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
